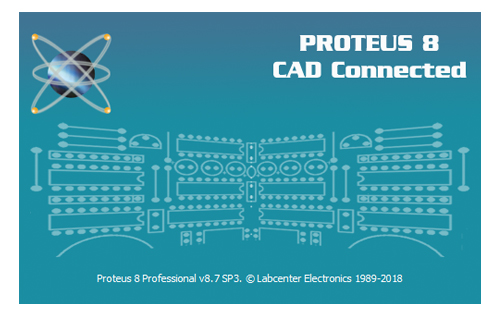

Proteus VSM for Atmel AVR
Klasik SPICE devre simulasyonunu içeren Proteus sanal sistem modelleri (VSM), mikrodenetleyici ve mikroişlemcilerin, analog ve dijital devre elemanları ile birlikte simulasyonunu olanaklı kılmaktadır.
“Proteus VSM for Atmel AVR” aşağıdaki Proteus modüllerini ve komponent modellerini içermektedir.
● ISIS şematik çizim● ProSPICE simulasyon (analog ve temel dijital simulasyon)● Atmel AVR ailesinin listede verilen çeşitleri.● Gömülü çevre birimleri simulasyon model kütüphanesinin tüm elemanları (Embedded Peripherals).● Otomatik derleyici yapılandırmalarını içeren VSM Studio IDE.● 10,000’in üzerinde standart simulasyon modelleri.Desteklenen AVR mikrodenetleyicileri
● AT90USB646, AT90USB1286● ATMEGA169, ATMEGA19P, ATMEGA329, ATMEGA3290 (LCD AVR's)● ATMEGA329P, ATMEGA3290P, ATMEGA649, ATMEGA6490 (LCD AVR's)● ATMEGA640, ATMEGA644, ATMEGA644P, ATMEGA645, ATMEGA162, ATMEGA165● ATMEGA165P, ATMEGA325, ATMEGA325P, ATMEGA3250, ATMEGA3250P, ATMEGA2313● ATMEGA8515, ATMEGA8535, ATMEGA1284P, ATMEGA8, ATMEGA8(32PIN), ATMEGA16● ATMEGA32, ATMEGA48, ATMEGA48P, ATMEGA48P(32PIN), ATMEGA48(32PIN)● ATMEGA64, ATMEGA88, ATMEGA88P, ATMEGA88P(32PIN, ATMEGA88(32PIN)● ATMEGA128, ATMEGA164PATMEGA168, ATMEGA168P, ATMEGA328P, ATMEGA328P● ATMEGA168P(32PIN), ATMEGA168(32PIN), ATMEGA324P, ATMEGA1280, ATMEGA1281● ATMEGA2560, ATMEGA2561, ATMEGA6450, ATMEGA103, ATTINY10, ATTINY11● ATTINY12, ATTINY13, ATTINY15ATTINY24, ATTINY25, ATTINY44, ATTINY45● ATTINY48, ATTINY48(32PIN)ATTINY84, ATTINY85, ATTINY88, ATTINY88 (32PIN)● ATTINY261, ATTINY461ATTINY861, ATTINY2313, AT90S1200, AT90S2313● AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535Desteklenen simulasyon özellikleri
● Tüm komut seti simule edilmektedir.● Tüm port ve giriş/çıkış pin işlemleri● Müstakil önölçekleyiciler, yakalama, karşılaştırma ve PWM dahil olmak üzere tüm sayıcı ve zamanlayıcılar.● Watchdog zamanlayıcısı● Seri U(S)ART● Master/slave SPI, USI ve TWI seri arayüzler.● Her modda analog dijital dönüştürücü ve analog karşılaştırma modülleri● Tüm dahili ve harici kesmeler● Program ve data EEPROM belleklerde kod koruma simule edilmektedir. Takip eden simulasyon oturumlarında, bellek içeriğinde önceki simulasyon ortamında oluşan değişiklik istenirse takip eden simulasyonlarda da korunmakta, belleğin en son simulasyon oturumunda aldığı değerler sonraki oturuma aktarılabilmektedir.● Performans artırmak için işlemci saati dahili olarak üretilebilmektedir. Olay zamanlaması, 1 saat periyodunda olanı dahi simule edebilecek kadar hassastır.● Geçersiz komutların icrası, usulsüz bellek erişimi, istif taşması denetimi vb. gibi koddaki iç tutarlılık● Kaynak seviyede VSM hata ayıklama sistemine tam entegrasyon.● Devrenin çalışmasının doğrulanması ya da hata bulmada kullanılan teşhis aracı olan teşhis kontrol sistemine (Diagnostic Control System) tam entegrasyon.Kısıtlamalar
● Brown-out algılama modellenmemiştir.● Harici programlama arayüzü modellenmemiştir.● Güç kaynağındaki gerilim değişimleri desteklenmemektedir.● JTAG ve devre üzerinde hata ayıklama (in-circuit debugger) arayüzleri desteklenmemektedir.● Sıcaklığa bağlı elektriksel karakteristik özellikler desteklenmemektedir.Desteklenen derleyiciler
Kullandığınız mikrodenetleyiciye program yükleme cihazı ile yüklediğiniz HEX kod gerçekte ne yapıyorsa, aynı HEX kod Proteus VSM modellerine yüklendiğinde gerçek cihazda yaptığı işi yapacaktır. Bununla birlikte, eğer kod geliştirme sürecinde kullanılan derleyicinin ürettiği uygun nesne dosyaları HEX kod dosyası yerine kullanılırsa, ayrıntılı hata ayıklama bilgisinin de elde edilebildiği zengin bir ortama kavuşmak mümkündür.
Bu amaçla, Proteus ile birlikte gelen Labcenter VSM Studio IDE kullanılması önerilmektedir. VSM simulatörüyle çalışan derleyicileri otomatik olarak yapılandıran bu IDE, kod geliştirme sürecini kısaltacak ve basitleştirecektir.
Eğer başka bir IDE’de çalışma tercih edilirse, derleyici seçenekleri kullanıcı tarafından yapılandırılmalıdır. Hata ayıklama (debug) için derleme tamamlandıktan sonra tüm yapılacak iş, şematik çizimde mikrodenetleyicinin seçilip, program özellikleri bölümüne hata ayıklama verisinin bulunduğu dosyanın yazılmasından ibarettir.
Atmel AVR ailesi için VSM Studio tarafından desteklenen kod geliştirme araçları
● IAR● GCC● Arduino● ImageCraft● HP Info Tech● Bascom AVR
