Proteus VSM for ARM Cortex-M0

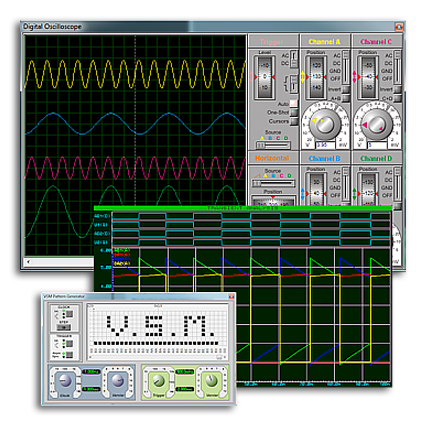

Klasik SPICE devre simulasyonunu içeren Proteus sanal sistem modelleri (VSM), mikrodenetleyici ve mikroişlemcilerin, analog ve dijital devre elemanları ile birlikte simulasyonunu olanaklı kılmaktadır.
“Proteus VSM for ARM Cortex-M0” aşağıdaki Proteus modüllerini ve komponent modellerini içermektedir.
● ISIS şematik çizim

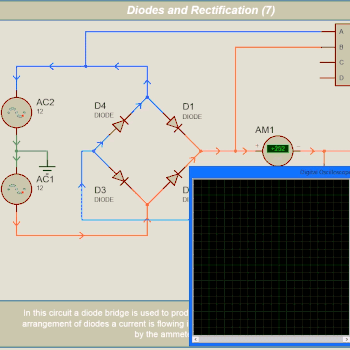

● ProSPICE simulasyon (analog ve temel dijital simulasyon)
● ARM Cortex-M0 ailesinin listede verilen çeşitleri.
● Gömülü çevre birimleri simulasyon model kütüphanesinin tüm elemanları (Embedded Peripherals).
● Otomatik derleyici yapılandırmalarını içeren VSM Studio IDE.
● 10,000’in üzerinde standart simulasyon modelleri.
Desteklenen ARM Cortex-M0 mikrodenetleyicileri
● LPC1110FD20, LPC1111FDH20/002
● LPC1111FHN33/101, LPC1111FHN33/102
● LPC1111FHN33/103, LPC1111FHN33/201
● LPC1111FHN33/202, LPC1111FHN33/203
● LPC1112FD20/102, LPC1112FDH20/102
● LPC1112FDH28/102, LPC1112FHN24/202
● LPC1112FHN33/101, LPC1112FHN33/102
● LPC1112FHN33/103, LPC1112FHN33/201
● LPC1112FHN33/202, LPC1112FHN33/203
● LPC1113FBD48/301, LPC1113FBD48/302
● LPC1113FBD48/303, LPC1113FHN33/201
● LPC1113FHN33/202, LPC1113FHN33/203
● LPC1113FHN33/301, LPC1113FHN33/302
● LPC1113FHN33/303, LPC1114FBD48/301
● LPC1114FBD48/302, LPC1114FBD48/303
● LPC1114FBD48/323, LPC1114FBD48/333
● LPC1114FDH28/102, LPC1114FHN33/201
● LPC1114FHN33/202, LPC1114FHN33/203
● LPC1114FHN33/301, LPC1114FHN33/302
● LPC1114FHN33/303, LPC1114FHN33/333
● LPC1114FN28/102, LPC1115FBD48/303
● LPC1115FET48/303
Desteklenen simulasyon özellikleri
● Komut seti tümüyle simule edilebilmektedir.
● Tüm port ve giriş/çıkış pin işlemleri
● Uyku ve derin uyku modları
● Watchdog zamanlayıcı
● Tüm modlarda genel amaçlı zamanlayıcılar
● FIFO modu dahil olmak üzere UART
● Freescale, Texas Instruments ve MICROWIRE çerçeveli SPI haberleşme
● Tüm modlarda I2C, bu modülü barındıran tüm çeşitlerde desteklenmektedir.
● Sinyal kaynaklarının her türlü yapılandırmasını içerecek şekilde analog karşılaştırıcı
● Dahili sıcaklık sensörlü, birden fazla girişli, 10-bit analog dijital dönüştürücü
● Tüm kesme modları
● Performans artırmak için işlemci saati dahili olarak üretilebilmektedir. Olay zamanlaması, 1 saat periyodunda olanı dahi simule edebilecek kadar hassastır.
● Geçersiz komutların icrası, usulsüz bellek erişimi, istif taşması denetimi vb. gibi koddaki iç tutarlılık
● Kaynak seviyede VSM hata ayıklama sistemine tam entegrasyon.
● Devrenin çalışmasının doğrulanması ya da hata bulmada kullanılan teşhis aracı olan teşhis kontrol sistemine (Diagnostic Control System) tam entegrasyon.
Kısıtlamalar
● XN (Execute Never) tipi bitband alias bölgeler desteklenmemektedir.
● Önbellek (cache) bilgisi kullanılmamaktadır.
● Systick kalibrasyon değer yazmacı (SYST_CALIB) dikkate alınmamaktadır.
● Data Barrier (DMB, DSB) komutları NOP olarak işlem görmektedir.
● Bellek erişimleri düzenlemesi analiz edilmemektedir.
● Güç durumu izleme ve brown-out algılayıcısı modellenmemiştir.
● Flash programlama kodu desteklenmemektedir.
● HYST histerisis biti LPC111X çeşitlerinde modellenmemiştir.
Desteklenen derleyiciler
Kullandığınız mikrodenetleyiciye program yükleme cihazı ile yüklediğiniz HEX kod gerçekte ne yapıyorsa, aynı HEX kod Proteus VSM modellerine yüklendiğinde gerçek cihazda yaptığı işi yapacaktır. Bununla birlikte, eğer kod geliştirme sürecinde kullanılan derleyicinin ürettiği uygun nesne dosyaları HEX kod dosyası yerine kullanılırsa, ayrıntılı hata ayıklama bilgisinin de elde edilebildiği zengin bir ortama kavuşmak mümkündür.
Bu amaçla, Proteus ile birlikte gelen Labcenter VSM Studio IDE kullanılması önerilmektedir. VSM simulatörüyle çalışan derleyicileri otomatik olarak yapılandıran bu IDE, kod geliştirme sürecini kısaltacak ve basitleştirecektir.
Eğer başka bir IDE’de çalışma tercih edilirse, derleyici seçenekleri kullanıcı tarafından yapılandırılmalıdır. Hata ayıklama (debug) için derleme tamamlandıktan sonra tüm yapılacak iş, şematik çizimde mikrodenetleyicinin seçilip, program özellikleri bölümüne hata ayıklama verisinin bulunduğu dosyanın yazılmasından ibarettir.
ARM Cortex-M0 ailesi için VSM Studio tarafından desteklenen kod geliştirme araçları
● IAR
● GCC
● Keil
