  • BeeHive204

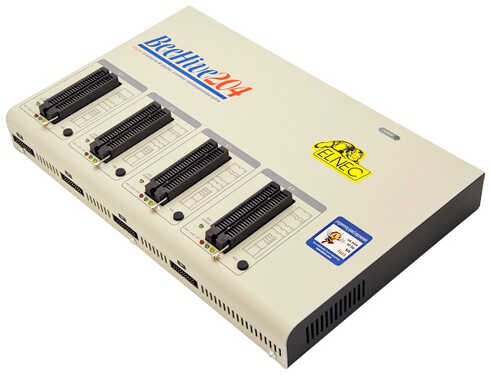

    Çok hızlı üniversal 4x 48-soket eşzamanlı üretim programcısı (çoklu programlama sistemi).

    • Yazılımın 2.76 versiyonu 387 üretici firmanın 119035 entegresini desteklemektedir. (21.05.2020)
    • Beeprog2 tabanlı 4 bağımsız universal programlama modülü içermektedir.
    • İki BeeHive204 çoklu programlayıcı bir PC’ye aynı anda bağlanabilir.
    • Kendi kategorisinde dünyanın en hızlı programlayıcılarından biridir. Saniyede 5 MByte daimi programlama hızı. 2 GB eMMC NAND Flash belleği 365 saniyede programlamaktadır.
    • 48 bacak sürücülüdür. 48 bacağa kadar DIL entegrelerde kılıf adaptörü gerekmez.
    • ISP konnektörü üzerinden devre içi programlama özelliği.
    • En yeni Flash bellek yongaları için çok düşük voltaj desteği.
    • Soketin her bacağı ESD korumalıdır.
    • PC bağlantısı : USB (480 Mbit/s’ye kadar).
    • Windows XP'den Windows 10'a (32 bit ve 64 bit) kadar tüm MS Windows sürümleriyle çalışan kullanımı kolay kontrol programı.
    • Kullanıcı taleplerine anında çözüm: OnDemandSoftware talebini takip eden 1 gün içinde yazılım çözümü HAZIR!!!
    • CE uyumludur.


     ÖZELLİKLER


    GENEL

    • BeeHive204, herbiri Beeprog2 tabanlı 4 bağımsız universal programlama ünitesinden oluşmaktadır. Dolayısıyla her ünite kendi başına çalışabilmektedir. Her ünite, programlama soketine çip uygun şekilde yerleştirilir yerleştirilmez ve diğer ünitelerin o anda ne yaptığına bakmaksızın program yükleme işlemine başlamaktadır.
    • Yapısı modüler olduğu için programlama ünitelerinden biri arıza yapsa dahi diğer ünitelerle çalışma sürdürülebilmektedir.
    • Programlama soketine entegre uygun şekilde yerleştirilir yerleştirlmez programlama işlemi başladığı için operatöre düşen iş sadece entegre değiştirmekten ibarettir. Bu da hem operatör eğitimini hem de iş sürecini kolaylaştırmaktadır.
    • Silikon teknolojisine ait her türden programlanabilir aygıtı o aileye özel programlama modülü olmaksızın programlayabilmektedir.
    • Devre üzerinde programlama konnektörü yardımıyla ISP özellikli çipleri karttan sökmeden programlayabilme özelliği vardır.
    • FPGA sürücülü tasarımı ve cihazdaki zaman kritik rutinler sayesinde inanılmaz hızlarda programlama yapılabilmektedir.  Üretim esnasında, cihazın operatörün çip değiştirmesini beklediğini göreceksiniz.
    • BeeProg2,  IBM PC uyumlu kişisel bilgisayarlara USB 2.0 port üzerinden bağlanmaktadır.
    • ESD bilezik bağlantısı için banana jak (Elektrostatik deşarj koruma amaçlı)


    DONANIM

    • FPGA tabanlı tümü konfigüre edilebilen güçlü TTL bacak sürüleri, her bacağın lojik seviyesinin ayrı ayrı H/L/pull_up/pull_down olabilmesini ve okunabilmesine de olanak tanımaktadır. Gelşimiş bacak sürücüler 1.8V’u da kapsayacak şekilde tasarlanmış olup hali hazırda günümüzün tüm gelişmiş düşük voltajlı entegrelerini de desteklemektedir.
    • Her programlama ünitesi, program yükleme işlemine başlamadan önce,entegrenin sokete yerleştirme (ters- düz) testini ve entegrenin bacaklarının soketle temasını da kontrol etmektedir. Aşırı akım koruma ve entegre imza baytı kontrolünün yanısıra uygulanan bu testlerle, operatör hatasından kaynaklanabilecek olası entegre devre hasarı en aza indirilebilmektedir.
    • BeeHive204’ün her prgramlama ünitesinin tüm girişleri, ZIF soket, PC ve güç bağlantısı 15kV’a kadar ESD (elektrostatik deşarj) korumalıdır. Bu önlemler sayesinde, programlayıcı ve program yüklenen entegre devreler, çevre ve operatör hatalarından kaynaklanabilecek hasarlara karşı azami ölçüde korunmaktadırlar.
    • BeepHive204, güç kaynağının en düşük ve en yüksek aralıklarında, çipe yüklenen programın aynı olup olmadığını test eder. Böylelikle en uç saha koşullarında dahi çipin aynı işi görmesini garanti eder.
    • PLCC, SOIC, PSOP, SSOP, TSOP, TSSOP, TQFP, QFN (MLF), SDIP, BGA ve diğer kılıfları destekleyen programlama soket adaptörleri mevcuttur.


    YAZILIM

    • Yazılımın bu bölümü yüksek hacimli üretim işlemlerine odaklanmıştır.

    Kullanışlı kontrol programı sayesinde birçok işlem kolaylıkla yapılabilmektedir. Kontrol programının grafik arayüzü opearatörün önemli olmayan ayrıntılara boğulmadan işini yapmasını kolaylaştırmaktadır





    • BeeHive204 çoklu programlama sistemini kontrol etmek için proje dosyası oluşturulmaktadır. Bu dosyada, kullanıcı bilgisi, program ve entegre konfigürasyonu, otomatik programlama için komut dizisi vb. bulunmaktadır. Böylelikle, teknik sorumlu tarafından üretilmiş ve kontrol edilmiş proje dosyası aracılığıyla olası operatör hataları da en aza indirgenmiş olmaktadır. Proje dosyasında istenmeyen değişiklikleri önlemek için korumalı mod seçeneği de ayrıca sunulmaktadır

    Her entegre seri numarası, konfigürasyon verisi ya da kalibrasyon bilgisi gibi değişik verileri programlamak olanaklıdır.


    YAZILIM (Programlama modül sürücüsü, proje dosyası hazırlama)


    • Standard komutlar (okuma - read, boş/dolu - blank check, program - program, sağlama - verify,silme - erase) bazı test fonksiyonlarıyla (yerleştirme testi - insertion test, imza baytı kontrolü – signature byte check) özel fonksiyonlarla (otomatik artırma - autoincrement, üretim modu - production mode , yerleştirdikten sonra hemen başla -  start immediately after insertion of chip into socket) güçlendirilmiştir.
    • Bilinen tüm veri formatları desteklenmektedir. Otomatik dosya formatı tanıma ve değiştirme özelliği vardır.



    • Otomatik artırma fonksiyonunu kullanarak her programlanan entegreye bir seri numarası yüklenebilir veya seri numarası yüklenmiş entegrenin seri numaraları okunabilir.
    • Yazılım, programlanan entegre devreye ait bir çok yararlı bilgiyi de içermektedir. Entegreye ait mevcut tüm kılıf tiplerinin teknik çizimleri verildiği gibi, entegre üzerindeki etiketlemenin neyi ifade ettiği, ön ek ve son eklerin neye karşılık geldiği belirtilmektedir.


    PROGRAMLANAN ENTEGRE DEVRELER

     ZIF sokette

      • NAND FLASH: Samsung K9xxx, KFxxx, SK Hynix (ex Hynix) HY27xxx, H27xxx, Toshiba TC58xxx, TH58xxx, Micron MT29Fxxx, (ex Numonyx ex STM) NANDxxx, Spansion S30Mxxx, S34xxx, 3D-Plus 3DFNxxx, ATO Solution AFNDxxx, Fidelix FMNDxxx, Eon Silicon Sol. EN27xxx, ESMT F59xxx, LBA-NAND Toshiba THGVNxxx
      • serial NAND FLASH: Micron MT29Fxxx, GigaDevice GD5Fxxx
      • eMMC: Hynix H26Mxxxxxxxx, Kingston KE44B-xxxx/xxx, Micron MTFCxxxxxx, Numonyx NANDxxxxxxxx, Phison PSM4A11-xx, Samsung KLMxxxxxxx, SanDisk SDINxxx-xx, Toshiba THGBMxxxxxxxxxx
      • Multi-chip devices: NAND+RAM, NOR+RAM, NOR+NOR+RAM, NAND+NOR+RAM
      • Serial Flash: standard SPI, high performance Dual I/O SPI and Quad I/O SPI (25Bxxx, 25Dxxx, 25Exxx, 25Fxxx, 25Lxxx, 25Mxxx, 25Pxxx, 25Qxxx, 25Sxxx, 25Txxx, 25Uxxx, 25Vxxx, 25Wxxx, 25Xxxx, 26Vxxx, 45PExx, MX66Lxxx, S70FLxxx), DataFlash (AT45Dxxx, AT26Dxxx)
      • parallel NOR Flash: 28Fxxx, 29Cxxx, 29Fxxx, 29BVxxx, 29LVxxx, 29Wxxx, 49Fxxx series, Samsung's K8Fxxxx, K8Cxxxx, K8Sxxxx, K8Pxxxx series, ...
      • EPROM: NMOS/CMOS, 27xxx and 27Cxxx series
      • EEPROM: NMOS/CMOS, 28xxx, 28Cxxx, 27EExxx series, 3D Plus 3DEExxxxxxxx
      • mDOC H3: SanDisk (ex M-Systems) SDED5xxx, SDED7xxx, MD2533xxx, MD2534xxx, Hynix HY23xxx
      • FRAM: Ramtron
      • MRAM: Everspin MRxxxxx8x, 3D Plus 3DMRxxxxxxxx
      • NV RAM: Dallas DSxxx, SGS/Inmos MKxxx, SIMTEK STKxxx, XICOR 2xxx, ZMD U63x series
      • Serial E(E)PROM: Serial E(E)PROM: 11LCxxx, 24Cxxx, 24Fxxx, 25Cxxx, 30TSExxx, 34Cxxx, 34TSxx, 59Cxxx, 85xxx, 93Cxxx, NVM3060, MDAxxx series, full support for LV series, AT88SCxxx
      • Serial FRAM: Cypress(Ramtron): FM24xxxxxx, FM25xxxxxx, Fujitsu: MB85RCxxxx, MB85RSxxxx, Lapis(OKI, Rohm): MR44xxxxx, MR45xxxxx
      • Serial MRAM: Everspin MH20xxx, MH25xxx
      • Configuration (EE)PROM: XCFxxx, XC17xxxx, XC18Vxxx, EPCxxx, EPCSxxx, AT17xxx, AT18Fxxx, 37LVxx
      • 1-Wire E(E)PROM: DS1xxx, DS2xxx
      • PLD Altera: MAX 3000A, MAX 7000A, MAX 7000B, MAX 7000S, MAX7000AE, MAX II/G/Z, MAX V
      • PLD Lattice: ispGAL22V10x, ispLSI1xxx, ispLSI1xxxEA, ispLSI2xxx, ispLSI2xxxA, ispLSI2xxxE, ispLSI2xxxV, ispLSI2xxxVE, ispLSI2xxxVL, LC4xxxB/C/V/ZC/ZE, M4-xx/xx, M4A3-xx/xx, M4A5-xx/xx, M4LV-xx/xx, ispCLOCK, Power Manager/II, ProcessorPM
      • PLD: Xilinx: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II
      • SPLD/CPLD series: AMD, AMI, Atmel, Cypress, Gould, ICT, Lattice, National Semicond., Philips, STMicroelectronics, TI (TMS), Vantis, VLSI
      • FPGA: FPGA: Microsemi(Actel): ProASIC3, IGLOO, Fusion, ProASICplus, SmartFusion
      • FPGA: Lattice: MachXO, MachXO2, LatticeXP, LatticeXP2, ispXPGA
      • FPGA: Xilinx: Spartan-3AN
      • Clocks: TI(TMS), Cypress
      • Special chips: Atmel Tire Pressure Monitoring ATA6285N, ATA6286N; PWM controllers: Zilker Labs, Analog Devices; Multi-Phase ICs: IR(Chil Semiconductor); Gamma buffers: AUO, Maxim, TI, ...
      • Microcontrollers MCS51 series: 87Cxxx, 87LVxx, 89Cxxx, 89Sxxx, 89Fxxx, 89LVxxx, 89LSxxx, 89LPxxx, 89Exxx, 89Lxxx, all manufacturers, Philips LPC series
      • Microcontrollers Intel 196 series: 87C196 KB/KC/KD/KT/KR/...
      • Microcontrollers Atmel ARM. AT91SAM7Sxx, AT91SAM7Lxx, AT91SAM7Xxx, AT91SAM7XCxx, AT91SAM7SExx series;
      • Microcontrollers Atmel ARM9: AT91SAM9xxx series;
      • Microcontrollers ARM Cortex-M3: ATSAM3Axxx, ATSAM3Uxxx, ATSAM3Nxxx, ATSAM3Sxxx, ATSAMD20, ATSAM3Xxxx series
      • Microcontrollers ARM Cortex-M4: ATSAM4Sxxx series
      • Microcontrollers Atmel AVR 8bit/16bit: AT90Sxxxx, AT90pwm, AT90can, AT90usb, ATtiny, ATmega, ATxmega series
      • Microcontrollers Atmel AVR32: AT32UC3xxxx, ATUCxxxD3/D4/L3U/L4U series
      • Microcontrollers TI (Chipcon): CC11xx, CC24xx, CC25xx, CC85xx series
      • Microcontrollers Coreriver: Atom 1.0, MiDAS1.0, 1.1, 2.0, 2.1, 2.2, 3.0 series
      • Microcontrollers Cypress: CY7Cxxxxx, CY8Cxxxxx
      • Microcontrollers ELAN: EM78Pxxx
      • Microcontrollers EPSON: S1C17 series
      • Microcontrollers Explore Microelectronic: EPF01x, EPF02x series
      • Microcontrollers Generalplus: GPM8Fxxx series
      • Microcontrollers GreenPeak: GPxxx series
      • Microcontrollers Infineon(Siemens): XC800, C500, XC166, C166 series
      • Microcontrollers MDT 1xxx and 2xxx series
      • Microcontrollers Megawin: MG87xxx, MPC82xxx series
      • Microcontrollers Microchip PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC17Cxxx, PIC18xxx, PIC24xxx, dsPIC, PIC32xxx series
      • Microcontrollers Motorola/Freescale: HC05, HC08, HC11, HC12, HCS08, RS08, S12, S12X, MC56F, MCF51, MCF52 series, Kinetis (K,L), Qorivva/5xxx Power Architecture
      • Microcontrollers Myson MTV2xx, 3xx, 4xx, 5xx, CS89xx series
      • Microcontrollers National: COP8xxx series
      • Microcontrollers NEC: uPD70Fxxx, uPD78Fxxx series
      • Microcontrollers Novatek: NT68xxx series
      • Microcontrollers Nordic Semiconductor: nRF24LExxx, nRF24LUxxx, nRF315xx, nRF51xxx Flash and OTP series
      • Microcontrollers Nuvoton ARM Cortex-Mx: NUC1xx, M05x, Mini51, Nano1xx series
      • Microcontrollers Nuvoton (Winbond): N79xxx, W77xxx, W78xxx, W79xxx, W83xxx series
      • Microcontrollers NXP (Philips) ARM Cortex-Mx: LPC11xx, LPC11Cxx, LPC11Dxx, LPC11Uxx, LPC12xx, LPC12Dxx, LPC13xx, LPC17xx, LPC11Axx, LPC11Exx, LPC11xxLV, LPC18xx, LPC43xx, LPC8xx, EM7xx, series
      • Microcontrollers NXP (Philips) UOC series: UOCIII, UOC-TOP, UOC-Fighter (TDA1xxxx) series
      • Microcontrollers NXP (Philips) ARM7: LPC2xxx, MPT6xx, PCD807xx, SAF7780xxx series
      • Microcontrollers NXP (Philips) ARM9: LPC31xx series
      • Microcontrollers Pasat: TinyModule DIL40, DIL50 series
      • Microcontrollers Scenix (Ubicom): SXxxx series
      • Microcontrollers Syntek: STK6xxx series
      • Microcontrollers Renesas: R8C/Tiny series, uPD70Fxxx, uPD78Fxxx series, RL78 series, R32C series
      • Microcontrollers SyncMOS: SM39xxx, SM59xxx, SM73xxx, SM79xxx, SM89xxx series
      • Microcontrollers & Programmable System Memory STMicroelectronics: uPSD, PSD series
      • Microcontrollers STM (ex SGS-Thomson): ST6xx, ST7xx, ST10xx, STR7xx, STR9xx, STM32F/L/W, STM8A/S/L series, SPC5 (Power Architecture)
      • Microcontrollers Silicon Laboratories(Cygnal): C8051 series
      • Microcontrollers Silicon Laboratories(Energy Micro): EFM32Gxx, EFM32GGxx, EFM32LGxx, EFM32TGxx, EFM32WGxx series
      • Microcontrollers Silicon Laboratories: SiM3Cxxx, SiM3Lxxx, SiM3Uxxx series
      • Microcontrollers Texas Instruments: MSP430 series, MSC12xx series, TMS320F series, CC430 series,
      • Microcontrollers Texas Instruments (ex Luminary Micro): LM3Sxxx, LM3Sxxxx series, LM4Fxxxx series, TM4C series
      • Microcontrollers ZILOG: Z86/Z89xxx and Z8Fxxxx, Z8FMCxxxxx, Z16Fxxxx, ZGP323xxxxxx, ZLF645xxxxxxx, ZLP12840xxxxx, ZLP323xxxxxxx series
      • Microcontrollers other: EM Microelectronic, Spansion(Fujitsu), Goal Semiconductor, Hitachi, Holtek, Novatek, Macronix, Princeton, Winbond, Samsung, Toshiba, Mitsubishi, Realtek, M-Square, ASP, Coreriver, Gencore, EXODUS Microelectronic, Topro, TinyARM, VersaChips, SunplusIT, M-Square, QIXIN, Signetic, Tekmos, Weltrend, Amic, Cyrod Technologies, Ember, Ramtron, Nordic Semiconductor, Samsung, ABOV Semiconductor...
      • EPROM: 2708 *1
      • PLD: Bipolar PALxxx *2

        ISP KONNEKTÖR

        • Serial E(E)PROM: IIC series, MW series, SPI series, KEELOQ series, PLD configuration memories, UN I/O series
        • 1-Wire E(E)PROM: DS1xxx, DS2xxx
        • Serial Flash: standard SPI (25xxx), DataFlash (AT45Dxxx, AT26Dxxx)
        • Serial FRAM: Cypress(Ramtron): FM24xxxxxx, FM25xxxxxx, Fujitsu: MB85RCxxxx, MB85RSxxxx, Lapis(OKI, Rohm): MR44xxxxx, MR45xxxxx
        • Microcontrollers Atmel: AT89Cxxx, AT89Sxxx, AT89LSxxx, AT89LPxxx, AT90pwm, AT90can, AT90usb, AT90Sxxxx, ATtiny, ATmega, ATxmega series
        • Microcontrollers Atmel AVR32: AT32UC3xxxx, ATUCxxxD3/D4/L3U/L4U series
        • Microcontrollers Atmel ARM7: AT91SAM7Sxx, AT91SAM7Xxx, AT91SAM7XCxx, AT91SAM7SExx series;
        • Microcontrollers TI (Chipcon): CC11xx, CC24xx, CC25xx, CC85xx series
        • Microcontrollers Cypress: CY8C2xxxx
        • Microcontrollers Elan: EM78Pxxx, EM6xxx series
        • Microcontrollers EM Microelectronic: 4 and 8 bit series
        • Microcontrollers Microchip PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC17xxx, PIC18xxx, PIC24xxx, dsPIC, PIC32xxx series
        • Microcontrollers Mitsubishi: M16C
        • Microcontrollers Motorola/Freescale: HC08 (both 5-wire, All-wire), HC11, HC12, HCS08, S12, S12X, MC56F, MCF52, Kinetis K series
        • Microcontrollers Nordic Semiconductor: nRF24LExxx, nRF24LUxxx, nRF315xx Flash and OTP series
        • Microcontrollers NXP (Philips) ARM7: LPC2xxx, MPT6xx series
        • Microcontrollers NXP (Philips) ARM Cortex-Mx: LPC11xx, LPC11Cxx, LPC11Dxx, LPC11Uxx, LPC12xx, LPC12Dxx, LPC13xx, LPC17xx, LPC11Axx, LPC11Exx, LPC11xxLV, LPC18xx, LPC43xx, LPC8xx, EM7xx, series
        • Microcontrollers NEC: uPD7xxx series
        • Microcontrollers Philips (NXP): LPCxx series, 89xxx series
        • Microcontrollers Renesas: R8C/Tiny series, uPD7xxx series
        • Microcontrollers Realtek, M-Square
        • Microcontrollers Samsung: ICPZBSxxx series
        • Microcontrollers Scenix (Ubicom): SXxxx series
        • Microcontrollers Silicon Laboratories(Energy Micro): EFM32Gxx, EFM32GGxx, EFM32LGxx, EFM32TGxx, EFM32WGxx series
        • Microcontrollers STM (ex SGS-Thomson): ST6xx, ST7xx, ST10xx, STR7xx, STR9xx, STM32F/L/W, STM8A/S/L series, SPC5 (Power Architecture)
        • Microcontrollers Silicon Laboratories(Cygnal): C8051 series
        • Microcontrollers & Programmable System Memory STMicroelectronics: uPSD, PSD series
        • Microcontrollers TI: MSP430 series (both JTAG and BSL), MSC12xxx series, CC430 series, LM4F series, TM4C series
        • Microcontrollers ZILOG: Z8Fxxxx, Z8FMCxxxxx, Z16Fxxxx series, ZLF645x0xx
        • Various PLD (also by Jam/VME/SVF/STAPL/... Player/JTAG support):
          Altera: MAX 3000A, MAX 7000A, MAX 7000B, MAX 7000S, MAX 9000, MAX II/G/Z, MAX V
          Xilinx: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II
        • PLD Lattice: ispGAL22xV10x, ispLSI1xxxEA, ispLSI2xxxE, ispLSI2xxxV, ispLSI2xxxVE, ispLSI2xxxVL, M4-xx/xx, M4LV-xx/xx, M4A3-xx/xx, M4A5-xx/xx, LC4xxxB/C/V/ZC/ZE, ispCLOCK, Power Manager/II, ProcessorPM
        • FPGA: Microsemi(Actel): ProASIC3, IGLOO, Fusion, ProASICplus, SmartFusion
        • FPGA: Lattice: MachXO, MachXO2, LatticeXP, LatticeXP2, ispXPGA



    Entegre testi

      • TTL: 54,74 S/LS/ALS/H/HC/HCT serisi
      • CMOS: 4000, 4500 serisi
      • Statik RAM: 6116 .. 624000
      • Kullanıcı tarafından tanımlanmış test sekansı

    Kılıf tipleri

      • Mevcut ZIF sokette, 48 bacağa kadar DIP kılıflı her entegre devre.
      • DIP, SDIP, PLCC, JLCC, SOIC, SOP, PSOP, SSOP, TSOP, TSOPII, TSSOP, QFP, PQFP, TQFP, VQFP, QFN (MLF), SON, BGA, EBGA, FBGA, VFBGA, UBGA, FTBGA, LAP, CSP, SCSP, LQFP, MQFP, HVQFN, QLP, QIP vb. tüm kılıf tiplerini gerektiğinde programlama soket adaptörleri yardımıyla desteklemektedir.
      • 48 bacağa kadar DIP olmayan entegreleri universal programlama adaptörleri aracılığyla destekler.

      Programlama hızı

    • ELNEC tarafından programlama hız testi yapılırken her zaman rastlantısal üretilmiş veri dizisi kullanılmaktadır. Bazı üreticilerin sadece FE, EF vb. gibi verileri içeren dosyalarla hız testi yaptıkları tespit edilmiştir. Bu tür dosyalarda elde edilen sonuçlar aldatıcı olmaktadır. Karşılaştırma yapacaksanız lütfen hangi tür veri dizisi kullanıldığını sorunuz.
    • Programlama hızı az da olsa PC hızına bağlıdır.
    • Programlayıcı PC’ye USB yerine LPT’den bağlıysa, programlama süresi uzayabilir.



      Device Size [bits] Operation Time
      K8P6415UQB (parallel NOR Flash) 400100hx16 bit (64 Mega) programming and verify 13 sec.
      MT29F1G08ABAEAWP (parallel NAND Flash) *2 8400000Hx8 (1 Giga) programming and verify 51 sec.
      THGBM3G4D1FBAIG (eMMC NAND Flash) *2 2048 MB x8 (16 Giga) programming *1 363 sec.
      QB25F640S33 (serial Flash) 800200hx8 (64 Mega) programming and verify 30.7 sec.
      AT89C51RD2 (microcontroller) 10000Hx8 programming and verify 14.4 sec.
      PIC32MX360F512L (microcontroller) 80000hx8 programming and verify 8.9 sec.
      Conditions: Intel Core2Duo 6300 1.86GHz, 1GB RAM, USB 2.0 HS, Win XP, software PG4UW v3.03.


    YAZILIM

    • Algoritmalar: Sadece üretici tarafından algoritmalar kullanılmaktadır.
    • Algoritma güncellemesi: Yazılım güncellemeleri ortalama 4 haftada bir yapılmakta olup ücretsizdir. Yazılımın OnDemand sürümü yüksek önem seviyesinde istenen entegreler ve/veya böcük giderme için hemen her gün güncellenmektedir.


    Yazılım işlemleri


    Standart:

    • Modele, üretici firmaya ve türüne göre akıllı entegre seçimi
    • EPROM/Flash EPROM’ların otomatik tanınması
    • Boş-dolu kontrolü, okuma, sağlama
    • programlama
    • silme
    • Konfigürasyon ve güvenlik biti programlama
    • illegal bit testi
    • checksum
    • Jam Standard Test and Programming Language (STAPL), JEDEC standard JESD-71 ile düzenlenmiş dosyaları yorumlama
    • VME dosyalarını yorumlama
    • SVF (Serial Vector Format) dosyalarını yorumlama
    • Actel STAPL Player dosyalarını yorumlama


    Entegre fiziksel güvenliği :

    • Yerleştirme - ters yerleştirme testi
    • Bacak temas kontrolü
    • ID byte kontrolü


    Özel:

    • Üretim modu (entegre yerleştirildikten sonra programlamaya otomatik başlama)
    • Çoklu proje modu
    • Seri numarası kodlama (artan mod, dosyadan okuyarak, kullanıcı tarafından üretilmiş)
    • istatistik
    • Sayıcıyla çalışma


    Tampon işlemleri

    • view/edit, find/replace
    • fill/copy, move, byte swap, word/dword split
    • checksum (byte, word)
    • print


    Desteklenen dosya formatları

    • formatsız (ham) binary
    • HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix, ASCII-SPACE-HEX,, ASCII HEX
    • Altera POF, JEDEC (ver. 3.0.A), eg. from ABEL, CUPL, PALASM, TANGO PLD, OrCAD PLD, PLD Designer ISDATA, etc.
    • JAM (JEDEC STAPL Format), JBC (Jam STAPL Byte Code), STAPL (STAPL File) JEDEC standart JESD-71
    • VME (ispVME file VME2.0/VME3.0)


    PC SİSTEM GEREKSİNİMLERİ

    • Windows 98’tenWindows 7 64-bit ‘e kadar herhangi bir MS Windows işletim sistemi
    • En az bir tane USB 2.0 uyumlu USB portu ya da
    • IEEE 1284 uyumlu paralel yazıcı portu (ECP/EPP) . PCI bus arayüzlü olması tercih sebebidir.


    ÇALIŞMA SINIRLARI

    • 100-240V AC, 90-264 VAC maks., 47-63 HZ
    • Güç tüketimi: Aktifken maks. 60W
    • Ölçüler: 361x234x56 mm ( 14.2 x 9.2 x 2.2 inch)
    • Ağırlık: 3.5kg ( 7.72 lb)
    • Çalışma sıcaklığı:  5°C ÷ 40°C (41°F ÷ 104°F)
    • Nem: 20%..80%, yoğuşmasız


    PC PAKET İÇERİĞİ

    • BeeHive204 program yükleme cihazı
    • Güç kablosu
    • USB kablosu
    • ISP kablosu
    • Arıza teşhis POD’u – ZIF soket
    • Arıza teşhis POD’u – ISP konnektör
    • ZIF soket için tozdan koruma kapağı
    • Kullanım kılavuzu (CD’de - İngilizce ve Türkçe)
    • Programlama yazılımı
    • Kalibrasyon test raporu
    • Karton kutu


    PC MÜŞTERİ DESTEK HİZMETLERİ

    Beeprog2 gerçek anlamıyla universal programlayıcı olduğu için, yeni entegrelerin listeye eklenmesi hemen hemen sadece yazılım güncellemesiyle yapılabilmektedir. Acil müdahale ekibimiz sayesinde yeni bir entegre birkaç saat içinde eklenebilmektedir. Ayrıntılar için AlgOR (Algorithm On Request) ve OnDemand software bağlantısına bakınız. Bu hizmet genelde ücretsiz de olsa ELNEC maliyeti kullanıcıyla paylaşma talebini saklı tutar.

    • Ömür boyu ücretsiz yazılım güncelleme

    ELNEC cihazlarında kullanılan kontrol yazılımının – PG4UW -  en sonsürümüne ücretsiz olarak bu bağlantıdan ulaşabilirsiniz.

    • Ücretsiz teknik destek

    Web form/ e-posta tabanlı teknik destek servisi, genellikle birkaç saat içinde, en geç takip eden iş günü içinde sorularınızı yanıtlamaktadır.

    • Garanti

    2 yıl fabrikasyon hatalarına karşı garantilidir.



Benzer Ürünler
T-Soft E-Ticaret Sistemleriyle Hazırlanmıştır.
